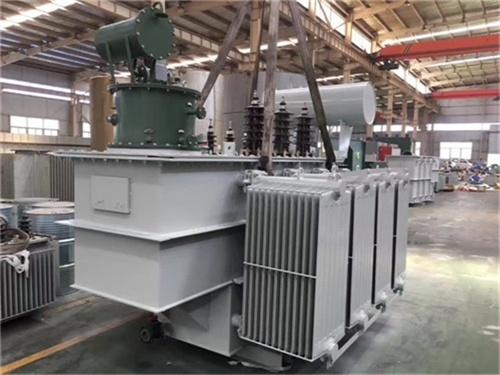

周至3150KVA油浸式变压器
周至3150KVA油浸式变压器核心解析
一、技术特性与优势
全密封波纹油箱设计
波纹油箱通过弹性胀缩补偿变压器油体积变化，实现油箱与外界完全隔离，避免水分和氧气侵入，从而防止绝缘材料老化，提升运行可靠性。
优势：无需储油柜和吸湿器，减少维护成本;变压器油可连续使用10年以上，降低换油频率。
高效散热与低损耗
采用片式散热器或波纹油箱结构，循环速度快、散热效率高，过载能力强。
铁芯采用45°全斜阶梯接缝工艺，降低空载损耗和噪音;绕组内部设有油导向结构，优化油流路径，进一步降低温升。
高可靠性结构
铁芯通过夹件和拉板结构固定，整体稳定牢固，抗短路和冲击能力强。
线圈采用高压圆筒式、低压圆筒式或箔式设计，提高抗短路能力。
器身绝缘件及绕组出头均进行圆角化处理，减少电场集中风险。
环境适应性
符合GB/T1094系列标准，可在-45℃至+45℃环境下稳定运行，适应高湿度、维护不便的场景(如石化、冶金、矿山等)。
二、关键技术参数
| 参数类别 | 具体指标 |
|---|---|
| 额定容量 | 50KVA至3150KVA（覆盖中小型配电需求） |
| 额定电压 | 高压侧：30KV、33KV、35KV、38.5KV；低压侧：0.4KV或0.6KV |
| 阻抗电压 | 4.5%~7%（根据型号调整） |
| 联结组别 | Dyn11或Yyn0（满足不同配电系统需求） |
| 分接范围 | ±4%×2.5%（电压调节灵活） |
| 绝缘耐热等级 | F级（长期工作温度可达105℃） |
| 冷却方式 | AF（强迫风冷）或自然冷却（根据型号选择） |
| 油箱结构 | 全密封钟罩式，波纹油箱或片散结构（机械强度高，焊缝少） |
三、典型应用场景
城市配电网
作为输配领域核心设备，提升电网稳定性和供电质量，尤其适用于负荷密集区域。
工业领域
冶金、石化、轻纺等行业：适应高温、高湿、粉尘等恶劣环境，减少停机维护时间。
矿山：防爆、防尘设计满足地下作业安全要求。
新能源与基础设施
风电、光伏电站：高效转换可再生能源，降低输电损耗。
公共交通(地铁、高铁)：稳定供电支持动态负载波动。
建筑与住宅
大型商业综合体、数据中心：高可靠性保障电力连续性，减少火灾风险。
四、选型与安装要点
选型依据
负载需求：根据更大负荷和过载能力选择容量，避免长期超负荷运行。
环境条件：高湿度或腐蚀性环境需选择防护等级更高的型号(如IP54)。
能效标准：优先选择符合GB20052《电力变压器能效限定值及能效等级》的节能型产品。
安装要求
基础：混凝土承重平台厚度≥300mm，长宽比变压器底座外扩500mm。
通风：散热片间距保持800mm以上检修通道，侧面离墙距离≥1.2米。
安全：吊装时吊绳夹角<60°，就位后立即安装临时接地线(截面≥25mm²)。
注油：真空注油至油位计1/2处，静置72小时后进行耐压试验。
维护建议
定期检查油位和密封性，防止渗漏。
每3-5年进行油样分析，监测绝缘老化情况。
避免在湿度>90%或温度<-25℃环境下长期运行。
